Herramientas de Productividad para Civil 3D
MCAD Productivity Toolkit for Civil 3D
Las herramientas de productividad para Civil 3D de MCAD son un conjunto de complementos esenciales que harán que tu trabajo en Civil 3D sea más rápido, fácil y eficiente. Estas herramientas reducirán drásticamente la cantidad de tareas tediosas y te permitirán concentrarte en los desafíos de ingeniería.
Civil 3D Toolkit incluye nueve grupos de herramientas:
Point Tool
Station and Offset
La herramienta Station and Offset calcula la estación y el desfase de puntos seleccionados según alineaciones de referencia. Esto permite crear tablas de reporte con datos de estación y desfase.
Extract Blocks from Points
Esta herramienta te permite extraer bloques que marcan puntos COGO de Civil 3D.
Surface and Grading Tool
Add/Subtract Surface
La herramienta Add/Subtract Surface calcula una nueva superficie al sumar o restar los valores de elevación de superficies seleccionadas.
Grading
Esta potente funcionalidad de diseño de taludes te permite crear entidades espaciales con distintos criterios de pendiente y guardar las plantillas. Edita la geometría base y revisa los resultados en tiempo real.
Copy Gradings
El comando Copy Gradings te permite copiar una definición de talud existente con todos sus componentes a una nueva geometría de referencia.
Join Gradings
Este comando une dos taludes con definiciones similares creando transiciones lineales entre ellos.
Split Grading
El comando Split Grading divide un talud en el punto seleccionado permitiéndote editar cada parte individualmente.
Alignment Tool

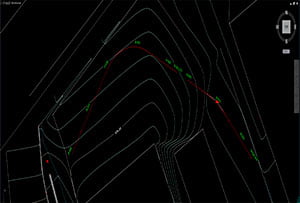

Join Alignments
El comando Join Alignments une alineaciones seleccionadas y, opcionalmente, sus perfiles de alineación.
Create Offset Alignments
Selecciona una alineación y crea múltiples alineaciones con desfase en una sola acción. Puedes elegir entre conjuntos predefinidos de alineaciones con desfase o crear y guardar tus propias configuraciones de carril.
Create Alignment from Feature Line
Crea una alineación de Civil 3D a partir de una línea de característica o una polilínea 3D. También puedes crear un perfil si la línea de característica o polilínea 3D tiene elevaciones asignadas.
Polyline to LandXML
Con esta función puedes guardar un archivo LandXML directamente desde una polilínea, polilínea 3D o línea de característica.
Profile Tool
Create Offset Profile
Civil 3D no permite crear perfiles con desfase de forma nativa. Con nuestra herramienta puedes crear un perfil de Civil 3D desplazado definiendo un valor de desfase o mediante un punto.
Label Feature Line in Profile View
Con este comando puedes etiquetar líneas de característica proyectadas en vistas de perfil. Las etiquetas mostrarán las pendientes reales de la línea y no las pendientes proyectadas.
Create Multiple Profiles
Este comando crea perfiles y vistas de perfil para múltiples alineaciones. Puedes seleccionar una única superficie que se usará como superficie de referencia para todos los perfiles.
Edit Profile Views
Este comando permite a los usuarios seleccionar múltiples vistas de perfil y editarlas todas al mismo tiempo. Puedes cambiar los estilos de vista de perfil, las bandas utilizadas, la información de las bandas como los valores de Perfil 1 y Perfil 2, y modificar las elevaciones.
Corridor Tool
Corridor Section Editor
El editor de secciones del corredor permite modificar el corredor editando las secciones transversales en las vistas de sección. También permite hacer transiciones lineales de parámetros entre dos estaciones.
Corridor Spreadsheet Editor
El editor tipo hoja de cálculo es una herramienta poderosa para editar corredores en una interfaz similar a Excel. Permite distintos flujos de trabajo como la edición de regiones, objetivos y reconstrucción de corredores en nuevos dibujos.
Label Assemblies
Es útil etiquetar los ensamblajes con sus nombres para poder encontrarlos fácilmente durante el trabajo.
Assembly Report
Crea una tabla de AutoCAD de un corredor mostrando todas las líneas base y regiones. Este reporte mostrará las estaciones de inicio y fin de cada ensamblaje a lo largo del corredor.
Pipes Tool
Pipe Editor
Esta herramienta te permite editar múltiples tuberías. Usa una interfaz intuitiva para definir el comportamiento de las tuberías y aplicar los cambios a todo el conjunto.
Structure Editor
Modificar estructuras y tuberías conectadas puede ser tedioso en Civil 3D. Esta herramienta te permite explorar fácilmente las estructuras y editar los parámetros más importantes de tuberías y estructuras.
Structure Report
Esta herramienta genera un reporte en Excel de todas las estructuras seleccionadas e incluye todos los parámetros de las estructuras y tuberías conectadas.
Swap Multiple Parts
Esta herramienta te permite intercambiar múltiples estructuras y múltiples tuberías al mismo tiempo.
Level Service Network
Esta herramienta te permite establecer elevaciones y pendientes para todas tus líneas de servicio que se conectan a la red principal sin necesidad de usar estructuras en los puntos de conexión.
Create Structures from Points
Esta herramienta crea estructuras de red de tuberías a partir de puntos COGO seleccionados. El comando puede usarse para automatizar el proceso de creación de redes con datos topográficos existentes.
Convert Lines to Pipes
Esta herramienta convierte líneas, polilíneas o arcos seleccionados en objetos de tubería de Civil 3D. Las tuberías creadas se conectan automáticamente a las estructuras existentes ubicadas en los extremos o vértices de las entidades seleccionadas.
Create Points on Structures
Esta herramienta crea puntos COGO sobre estructuras seleccionadas, utilizando como elevación la solera o el fondo.
Pipe Elevation
Muestra la elevación y profundidad de una tubería en cualquier ubicación a lo largo de su trayectoria. Opcionalmente, puedes insertar una estructura o punto COGO en una ubicación específica de la tubería. Este comando permite la inserción de una estructura en la vista de perfil.
Analysis Tool
Check Utility Crossings
Esta herramienta calcula los cruces entre segmentos de redes (tuberías de gravedad y presión), inserta puntos COGO en los cruces y marca la diferencia de elevación.
Pipe Depth Analysis
Esta herramienta genera un reporte de profundidades de tuberías. Los resultados se presentan en una tabla o en un gráfico.
Navigation and Visibility Tool
Visibility Manager
Administra la visibilidad de todos los objetos de Civil 3D desde un solo panel. Haz más clara tu área de trabajo activando o desactivando elementos según lo necesites.
Section Navigator
Utiliza esta herramienta para navegar por las vistas de sección del corredor mediante el panel de navegación. Los controles permiten diferentes formas de exploración y puedes definir una zona de zoom para restringir la navegación a un área específica.
Zoom to Tools
Usa esta herramienta para realizar acercamientos rápidos seleccionando entidades de Civil 3D. Selecciona un perfil o vista de sección y haz zoom a la alineación. Selecciona una alineación, vista de sección o línea de muestra y haz zoom al perfil. Selecciona una línea de muestra y haz zoom a la vista de sección.
Various Zoom to Commands
Utiliza estas herramientas para hacer acercamientos rápidos seleccionando distintas entidades de Civil 3D.
MCAD Autodesk Tools es un conjunto de complementos esenciales que harán que tu trabajo en Civil 3D sea más rápido, fácil y eficiente. Estas herramientas reducirán drásticamente la cantidad de tareas tediosas y te permitirán concentrarte en los desafíos de ingeniería.
- Optimiza tus tareas diarias
- Reduce el trabajo repetitivo
- Aumenta tu productividad
- Haz lo que no es posible con Civil 3D estándar
